ich bin auf der Suche nach der Steckerbelegung der Zündspule, Audi 200 Typ44 10V 2.1L turbo, KG Motor.

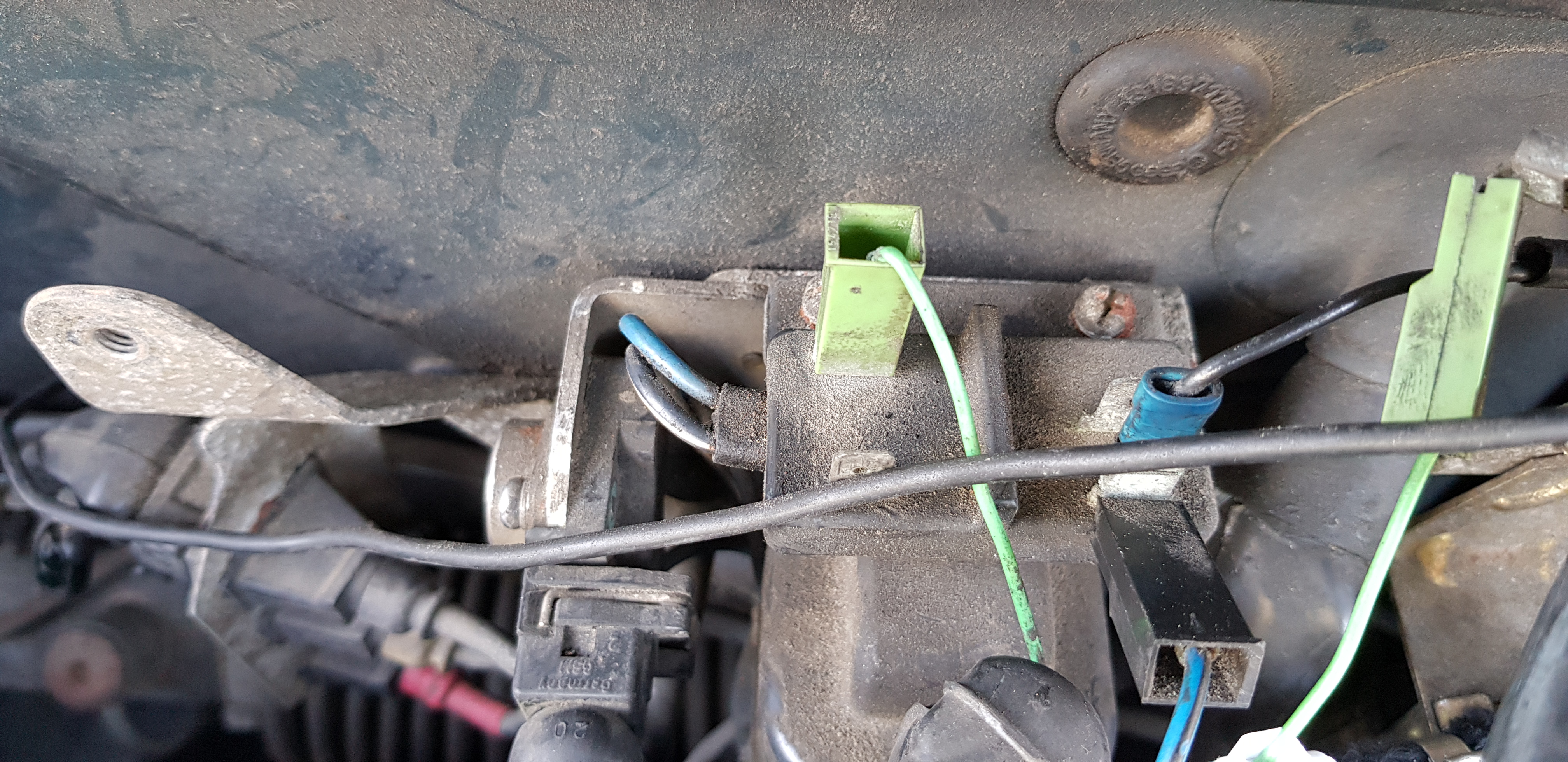

Bei mir hängt ein Kabel lose, wo gehört das hin, siehe Bild? Hat jemand die Steckerbelegung von dem schwarzen Teil oben auf der Zündspule? (ist das ein Verteiler?)
Hallo Florian, links müssen die beiden grünen Stecker hin, rechts meines Wissens nach ein Schwarzer. Da hat ja jemand selber was gecrimpt. Den Stromlaufplan kann ich dir gleich mal abfotografieren. Den habe ich inzwischen für meine Reparaturen im Original hier liegen.
J142 ist das Steuergerät für die Leerlaufstabilisierung. Der grüne Stecker kommt auf den Pin unter dem anderen grünen Stecker. Das ist beides Klemme 1. Wenn du den Staub abwischt ist die "1" bei den grünen und "15" bei dem schwarzen Stecker auch zu erkennen. Ich weiß aber nicht, was das andere Kabel an der Klemme 15 soll. Das schwarz,blaue Kabel geht an die Plusverbindung (15) im Leitungsstrang vollelektronische Zündung. Also für mein Verständnis Plusverbindung
Habs gesehen nachdem ich das Teil mal saubergemacht hab . Dem anderen Kl15-Kabel geh ich heute mal nach, da is irgendwas "gebastelt" worden.
Hätte noch ne Frage zu dem Stromlaufplan zu den beiden Klemme1 Kabeln. Das eine geht ja zum SG LL-Stabilisierung, und im Stromlaufplan das andere grüne Kabel zu "J122". Was ist J122, steht das irgendwo in der Legende?
. Dem anderen Kl15-Kabel geh ich heute mal nach, da is irgendwas "gebastelt" worden.
