Teilenummer vom 20V "Guibo" Kardanwelle-Gummischeibe

[Klaus T.]

Ich gebe euch am besten mal einen Link

Cool. Danke. Schön eine Profi an der Arbeid zu sehen

... danke für die Blumen

[443 100 89 L]

Auch von mir danke für die interessanten Bilder.

MfG
Max

Ich gebe euch am besten mal einen Link

Cool. Danke. Schön eine Profi an der Arbeid zu sehen

... danke für die Blumen

[Klaus T.]

Ich gebe euch am besten mal einen Link

Cool. Danke. Schön eine Profi an der Arbeid zu sehen

... danke für die Blumen

[443 100 89 L]

Sorry Jens
Mir hilft der Sprachbarriere nicht. Meine Muttersprachen sind Niederländisch und Englisch. Wenn ich das Bild von Klaus richtig anschaue, sehe ich Kugel. Es ist also ein Kugellagerdingsbums also ein "homokinetisches Gelenk" (wenn ich das Wort richtig übersetzt habe).

Dann ist das ganze also wie folgt eingebaut?: Getriebe(Mittendiff) -> Tilgergewicht -> Gleichlaufgelenk/homokinetisches Gelenk -> Welle (Teil Vorne) inkl. Mittellager -> Kreuzgelenk (kenne ich als Universal Joint) -> Welle (Teil Hinten) -> Gleichlaufgelenk -> Hinten-Differential.

Hi Steve,
die Reihenfolge ist etwas missverständlich aufgelistet. Das Tilgergewicht "folgt" nicht auf das Mittendifferenzial, sondern ist Bestandteil vom Getriebegehäuse, bzw. ist fest mit dem Getriebe verschraubt und dreht sich nicht. Deshalb ist es auf der Explosionszeichnung der Kardanwelle auch nicht zu sehen.

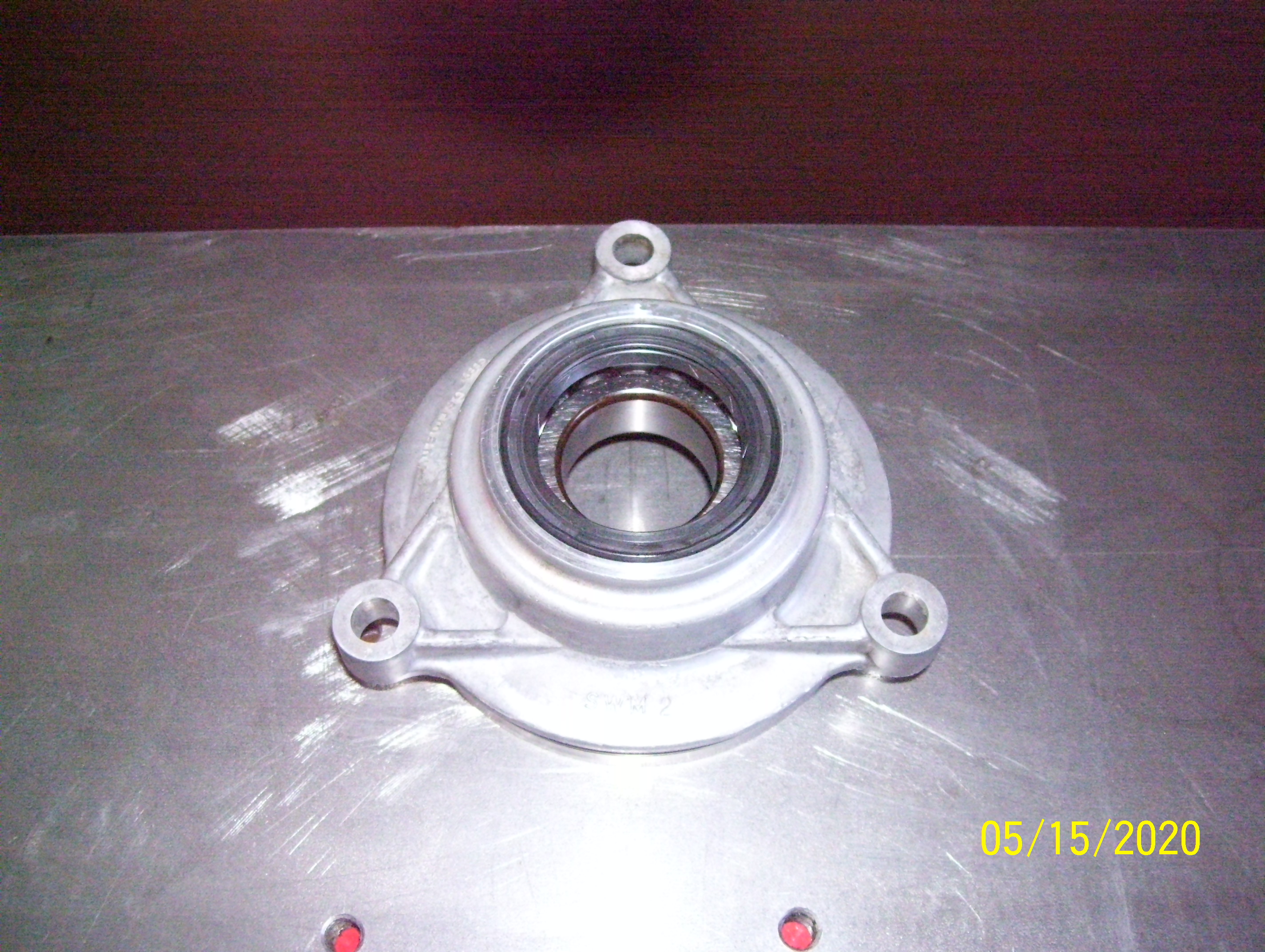

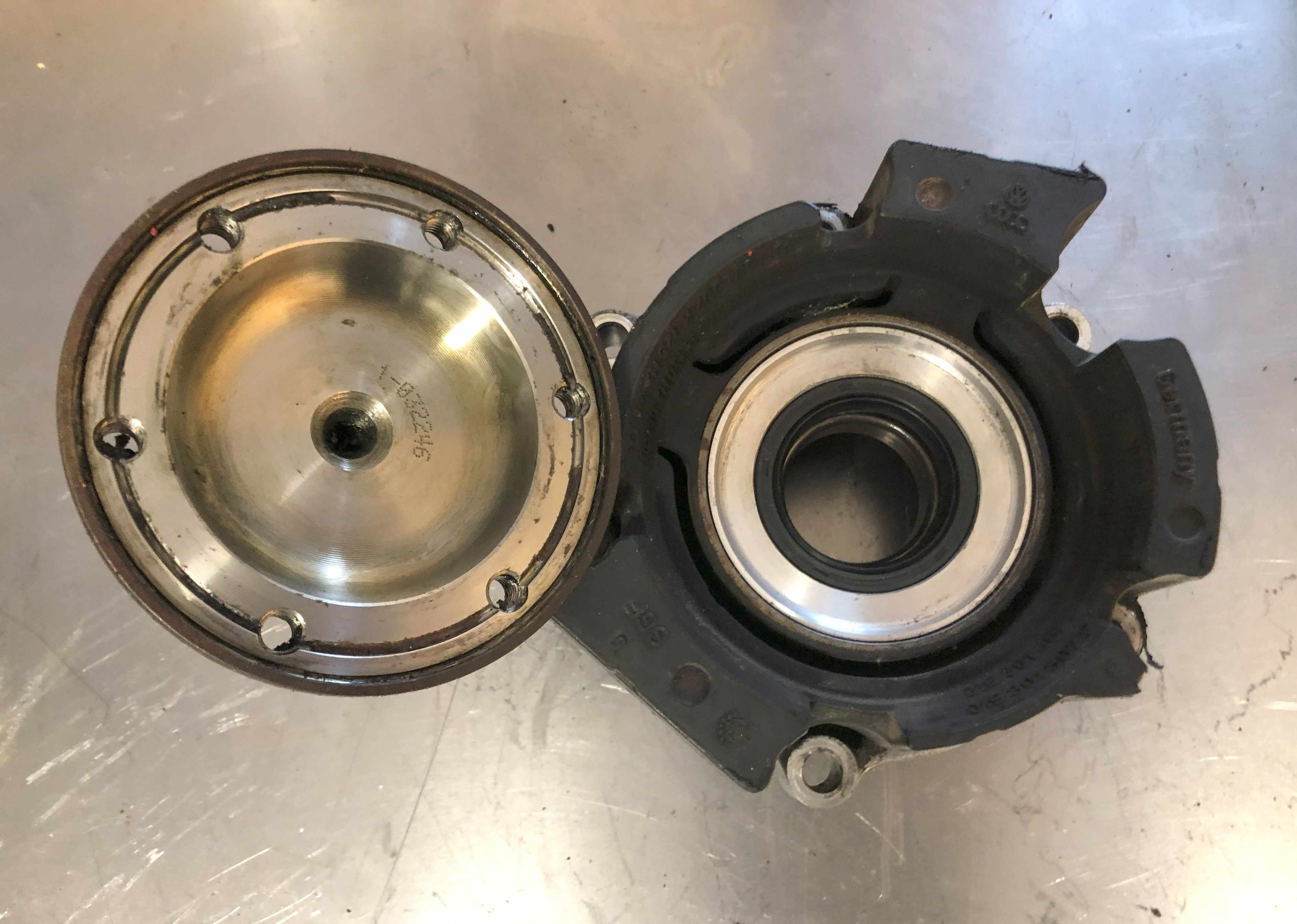

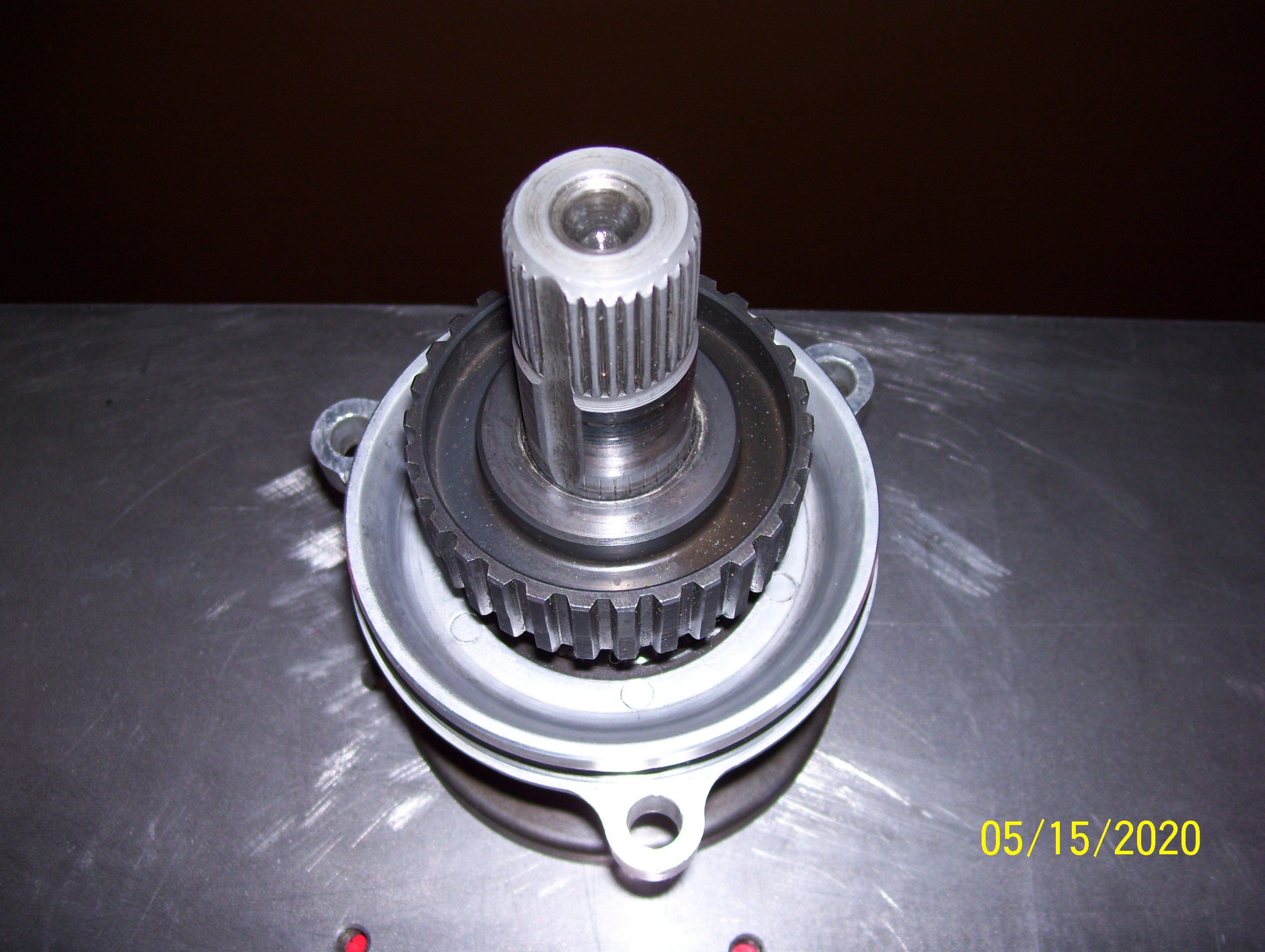

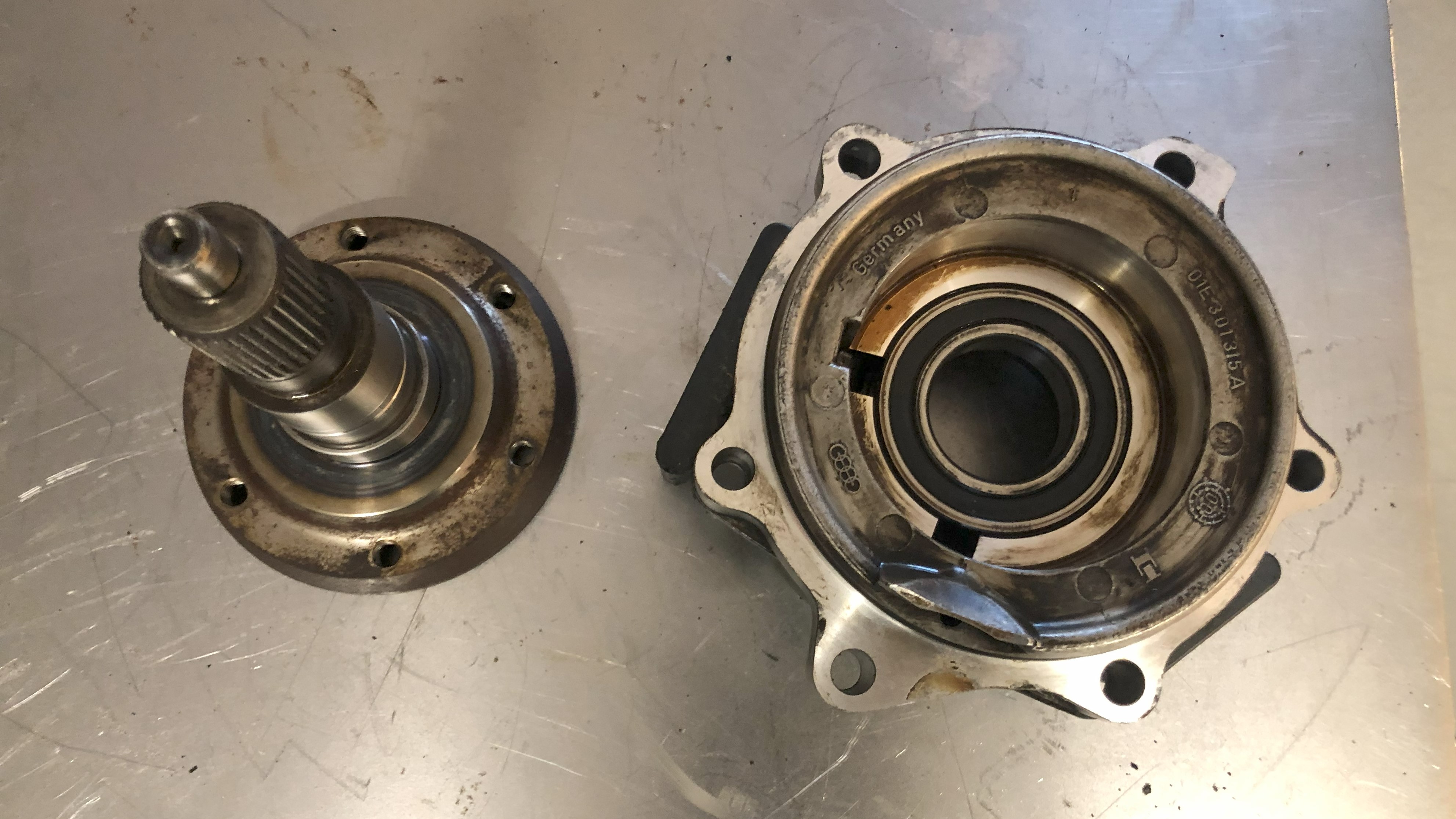

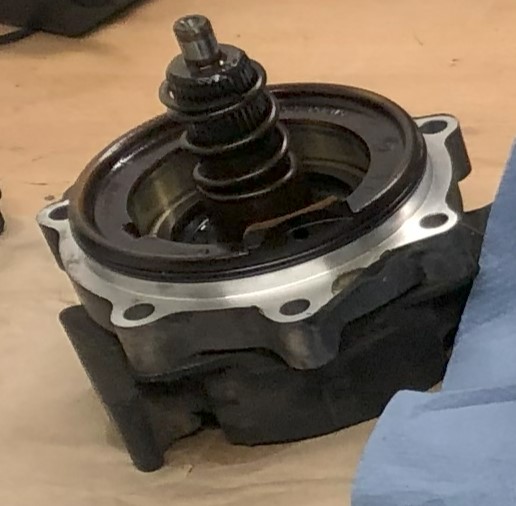

Das äußere Gelenk von der Kardanwelle (im Beitrag oben blau gekennzeichnet) wird direkt mit dem sich drehenden Metallflansch vom Getriebe verschraubt. Anbei ein/zwei Bilder, welche ich auf die Schnelle gefunden habe.

[Joe 10v]

Hallo zusammen

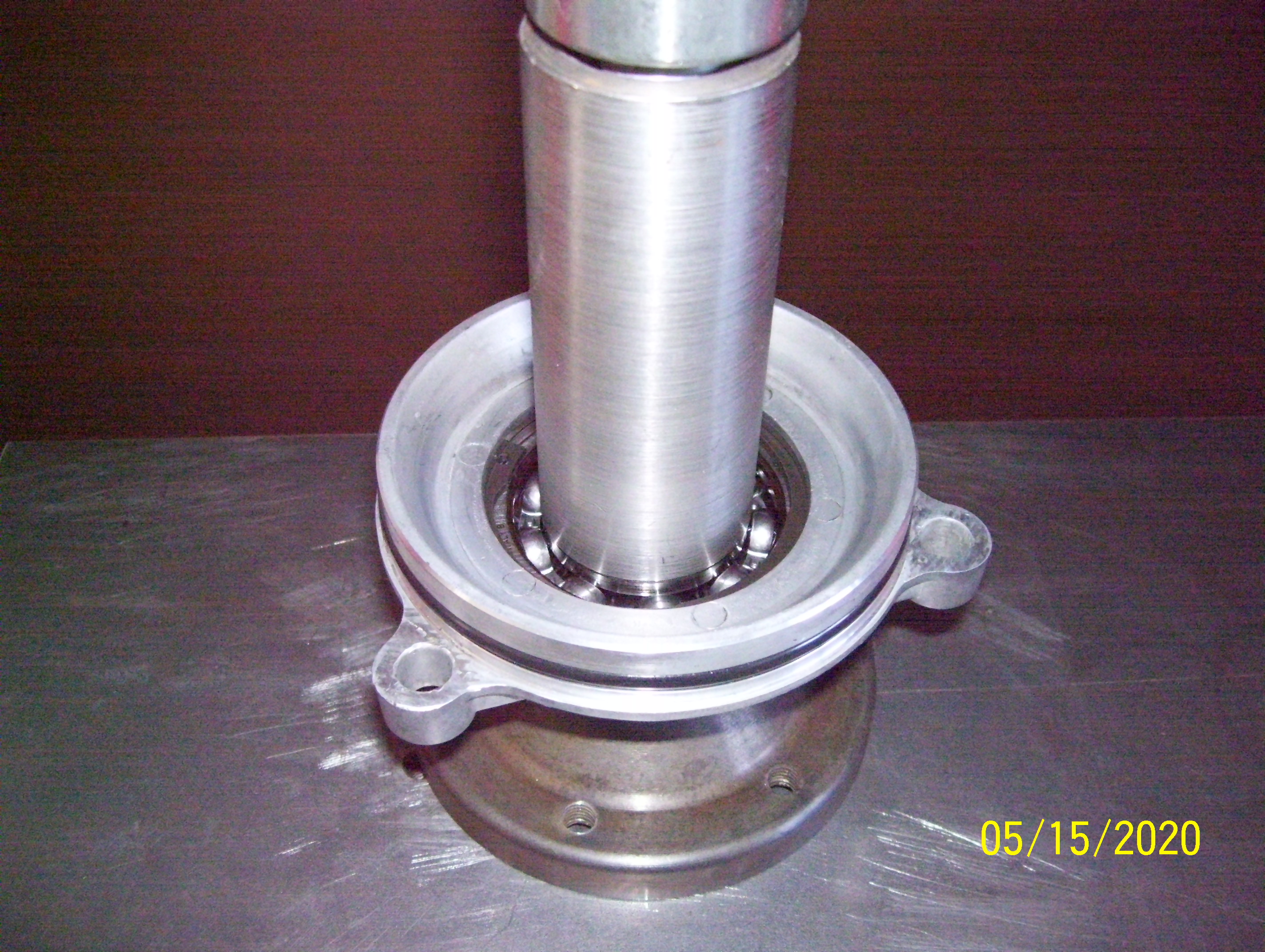

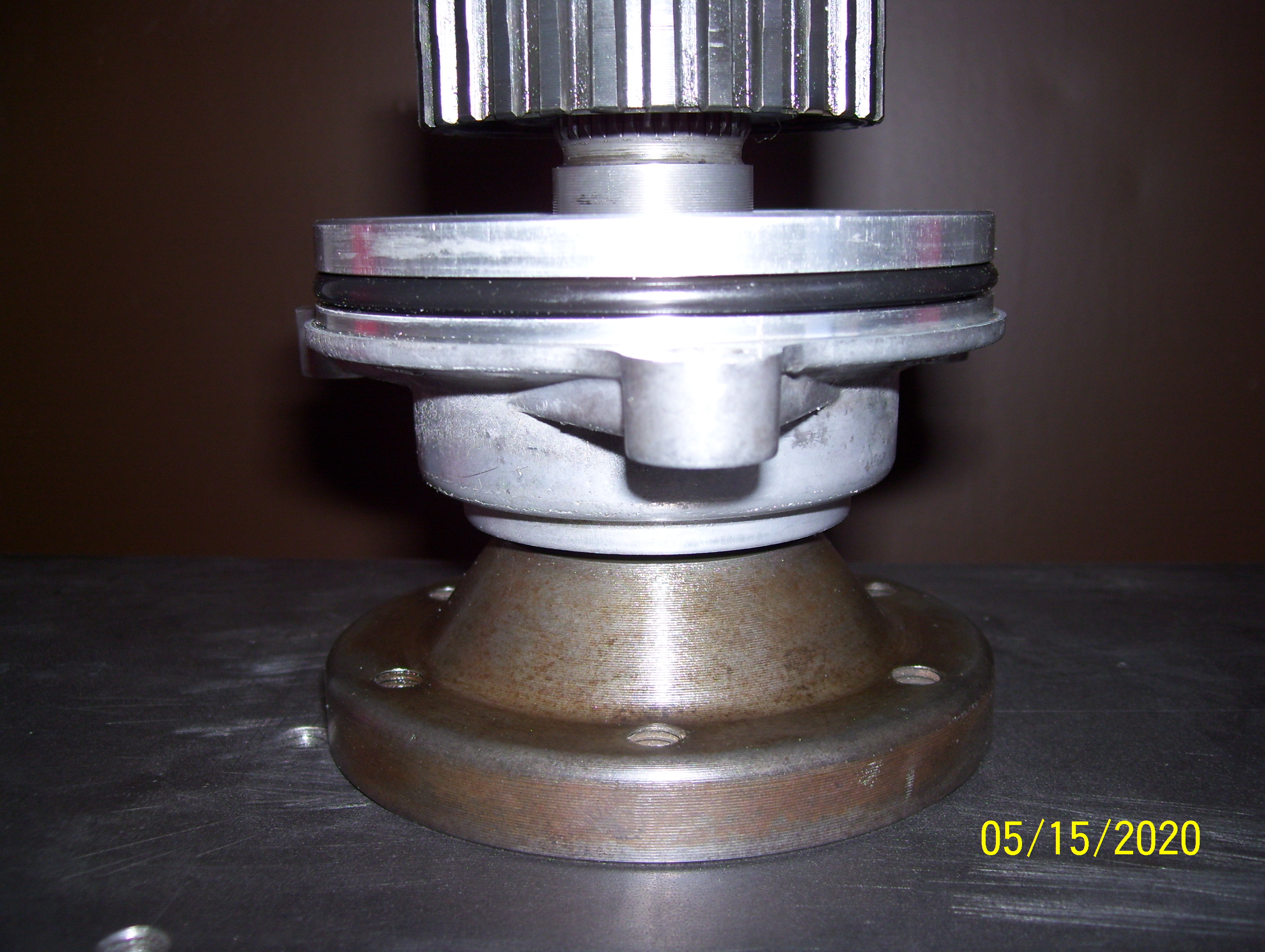

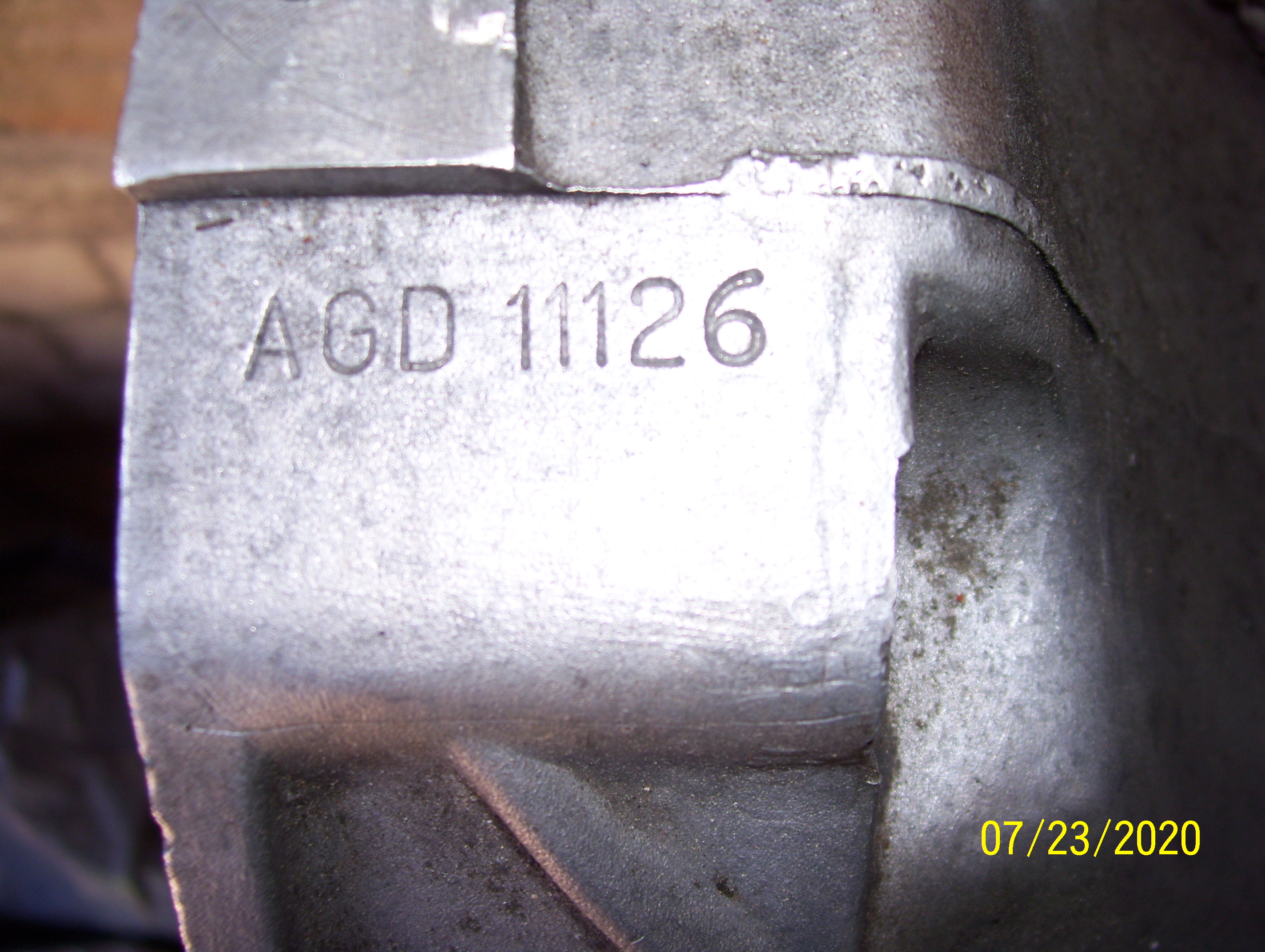

So hier noch ein paar Bilder von meinen VFL Getriebe Bj 1987

[Joe 10v]

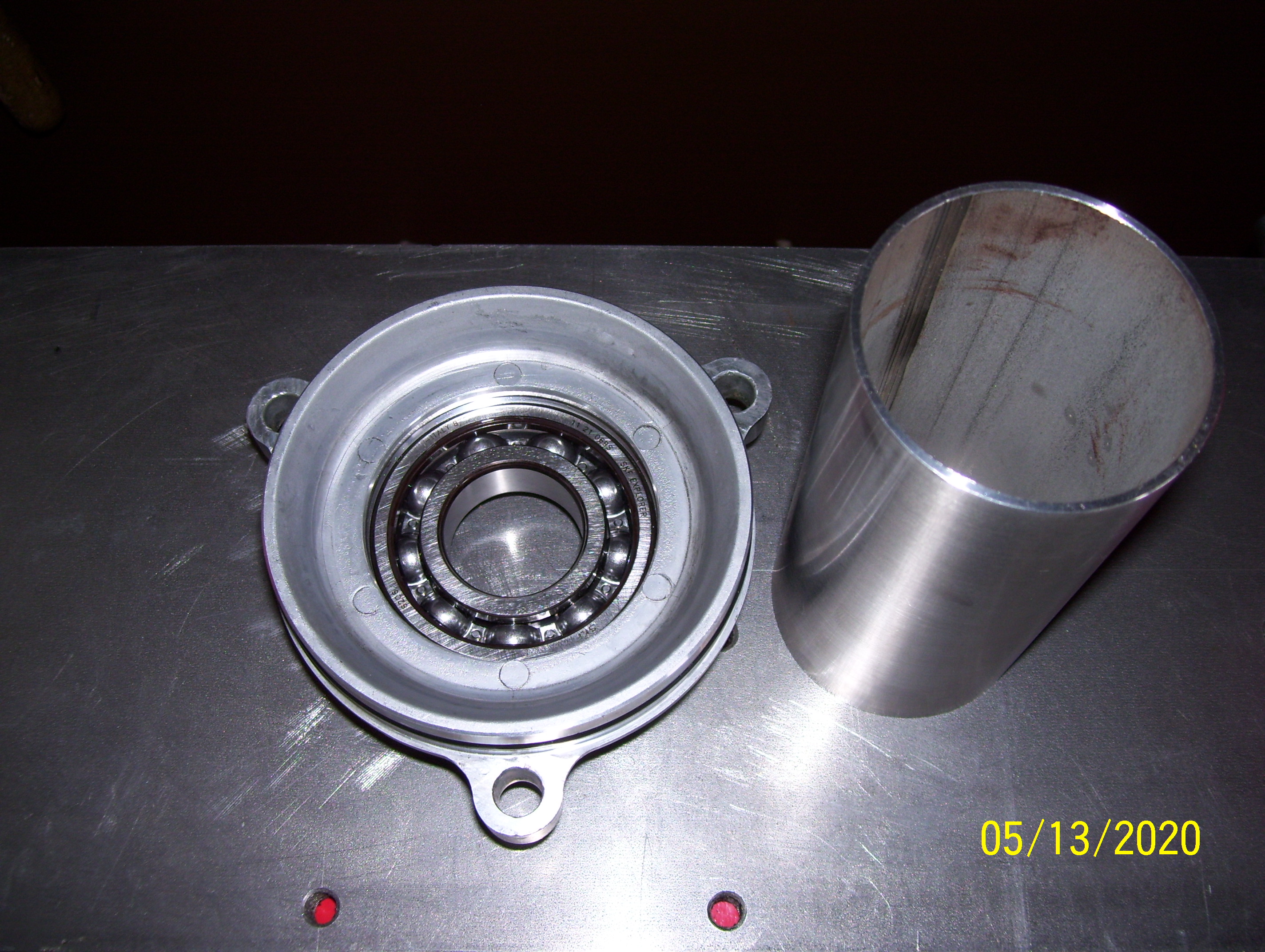

Weiter geht es

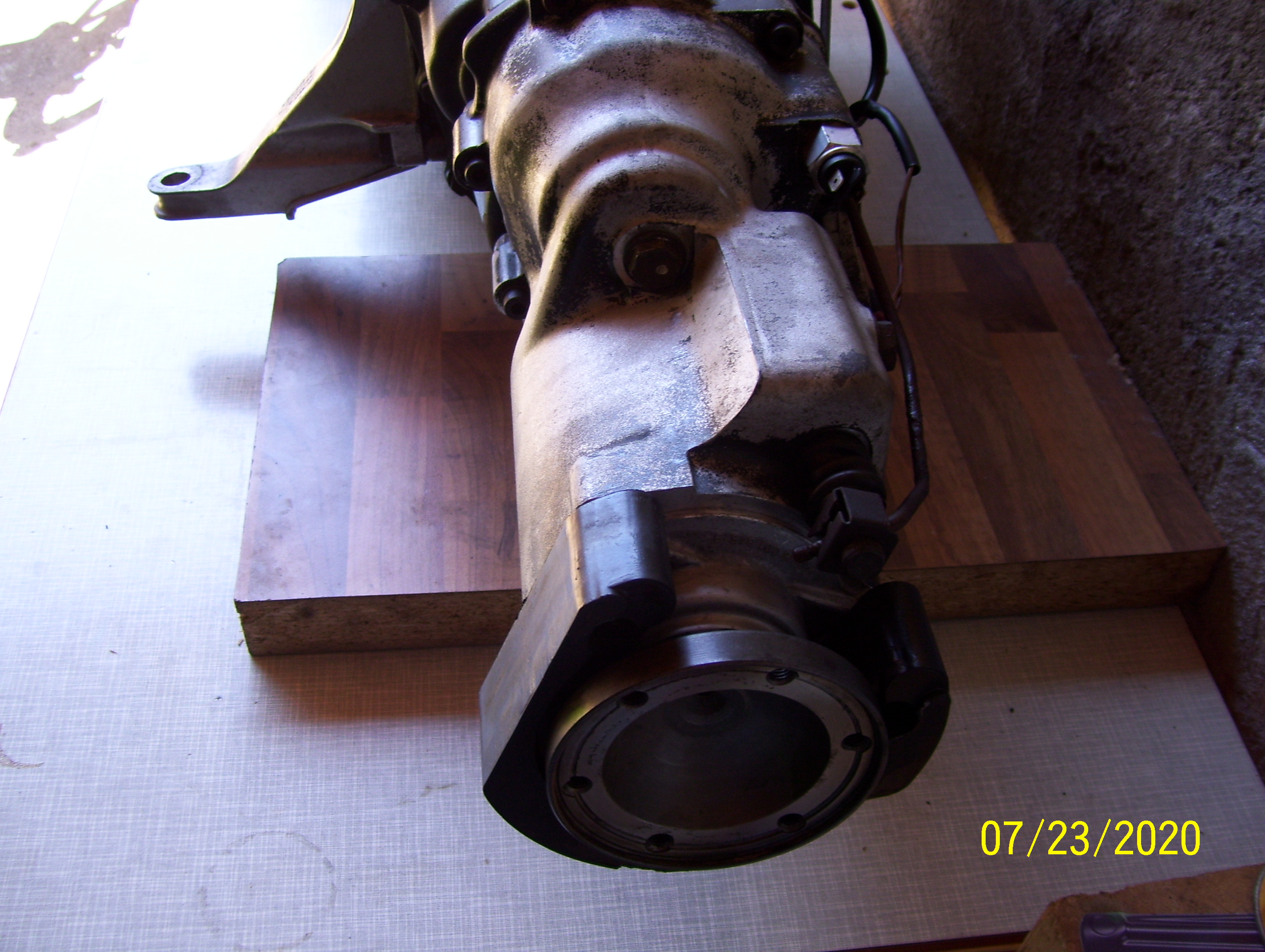

Tilgergewicht weg Geschraubt

[Klaus T.]

Sehr schön, dass man das Innenleben mal zu sehen bekommt
