Gesucht - Klima Diagnose Auswertungstabelle

[Steve44]

Hallo Zusammen,

Ich suche die Auswertungstabelle für die verschiedene Kanäle vom Auto KlimaAnlage Control-Panel (die mit den "Bi-Lev" Funktion).
Ich möchte vor allem die Werte der Temperaturgeber (Front, Wasserkasten, Dach und Armaturenbrett) vergleichen mit was in mein Auto angezeigt wird.

Hat jemand diese Tabelle vielleicht? Sie werden erwähnt im Dokument "Audi SSP Nr 083 Klimaanlage_mit_Diagnosesystem" auf z.B. Seite 27.

[Boris Ivanitsch]

Meinst Du das?

Klima-Steuercodes alte 22-Kanal Klimaautomatik.pdf

(106.52 KiB) 33-mal heruntergeladen

[Steve44]

Meinst Du das?

Hallo Boris,

Nee. ich meine die Werte die man lesen kann. Z.B. diese Kanäle:
Channel:
2. Measurement Value of inside temp sensor G86 on roof (dach vorne)
3. Measurement Value of inside temp sensor G56 on instrument panel (Armaturenbrett)
4. Measurement Value of outside temp sensor G57 (plenum) (hinten front Grill)
5. Measurement Value of outside temp sensor G17 (cowl) (Wasserkasten)
6. Measurement value of coolant temp sensor G62.

Der wert von Kanal 3, der Temp-Sensor versunken im Armaturenbrett, zeigt z.B. 126 an. Das ist nicht die Temperatur in Grad Celsius oder Fahrenheit sondern vielleicht der Widerstand in Ohm. Beispiel: "126" auf'm Display in Channel 3 bedeutet, übersetzt, 23 Grad Celsius (nur Beispiel, weiss gar nicht ob das überhaupt stimmt).

[Fussel]

Hallo Steve,

Nee. ich meine die Werte die man lesen kann. Z.B. diese Kanäle:
Channel:
2. Measurement Value of inside temp sensor G86 on roof (dach vorne)
3. Measurement Value of inside temp sensor G56 on instrument panel (Armaturenbrett)
4. Measurement Value of outside temp sensor G57 (plenum) (hinten front Grill)
5. Measurement Value of outside temp sensor G17 (cowl) (Wasserkasten)
6. Measurement value of coolant temp sensor G62.

Der wert von Kanal 3, der Temp-Sensor versunken im Armaturenbrett, zeigt z.B. 126 an. Das ist nicht die Temperatur in Grad Celsius oder Fahrenheit sondern vielleicht der Widerstand in Ohm. Beispiel: "126" auf'm Display in Channel 3 bedeutet, übersetzt, 23 Grad Celsius (nur Beispiel, weiss gar nicht ob das überhaupt stimmt).

Diese Frage habe ich auch schon gestellt und konnte mir bislang leider niemand erklären: Re: Lüfter läuft nicht (Bj 90, NF2 mit Klima) (A) bzw hier Re: Lüfter läuft nicht (Bj 90, NF2 mit Klima) (B). Ich konnte die Werte leider auch nicht richtig deuten und in den Anleitungen steht hierzu auch nichts drin.

Quattrogetriebene Grüße, Fussel

[Boris Ivanitsch]

Ah, verstehe.

Tut mir leid, dazu kann ich leider nichts beitragen.

[Steve44]

Ich habe es gefunden. Im Reparaturleitfaden Webpage hier auf's Forum gibt es das Dokument "Fehlersuche FS Audi V8 1989-1992 Nr. 13 Heizung Klimaanlage Ordner 1 Ausgabe 09.91 (Heft-Nr.: 000.5313.63.00)"

Weil das Klima Bedienteil für den 1990er 20V und den 1990er V8 die gleiche sind (443820043F) sowie die Temperatur-Geber, nehme ich an das diese Werte für den V8 gleich sind für den 20V.

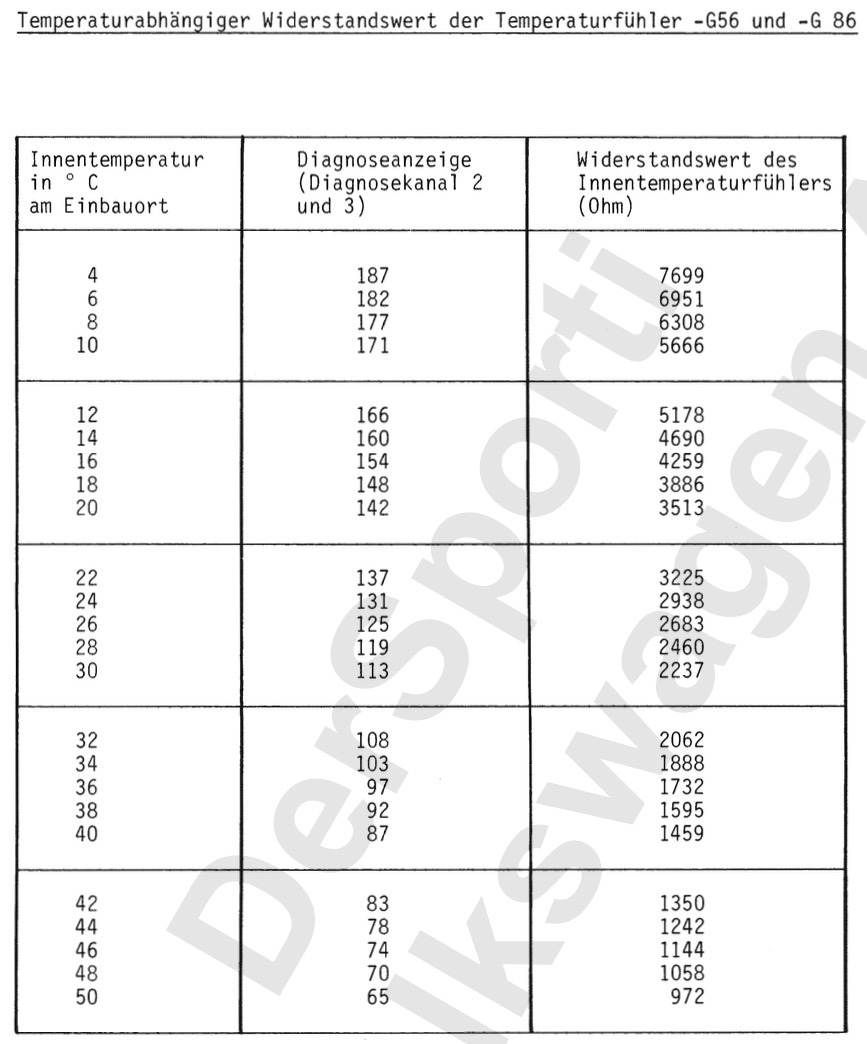

Beispiel: Auf Seite 66 steht eine solche Tabelle für die beide Innentemperatur-Geber (Kanal 2 "Dach" und Kanal 3 *Armaturenbrett bzw. Schalttafel").

Den "Diagnoseanzeige" Spalte zeigt der Wert im Display und in Spalte 1 kann man dann die Temperatur in Celsius sehen. Jetzt kann ich vergleichen was die Fühler "fühlen" (NTC Widerstand) mit eine genaue Temperatursensor welche ich im Auto mitnehme.

Auf Seite 59 stehen die Werte für die Aussentemperatur-Geber (Kanal 4 "Front-Grill" und Kanal 4 *Wasserkasten beim Klima Einlass")
Auf Seite 63 stehen die Werte für den Kühlflüssigkeit-Temperaturgeber.

[Fussel]

Da haben wir die Info im Forum und sehen den Wald vor lauter Bäumen nicht!! Danke Sporti!

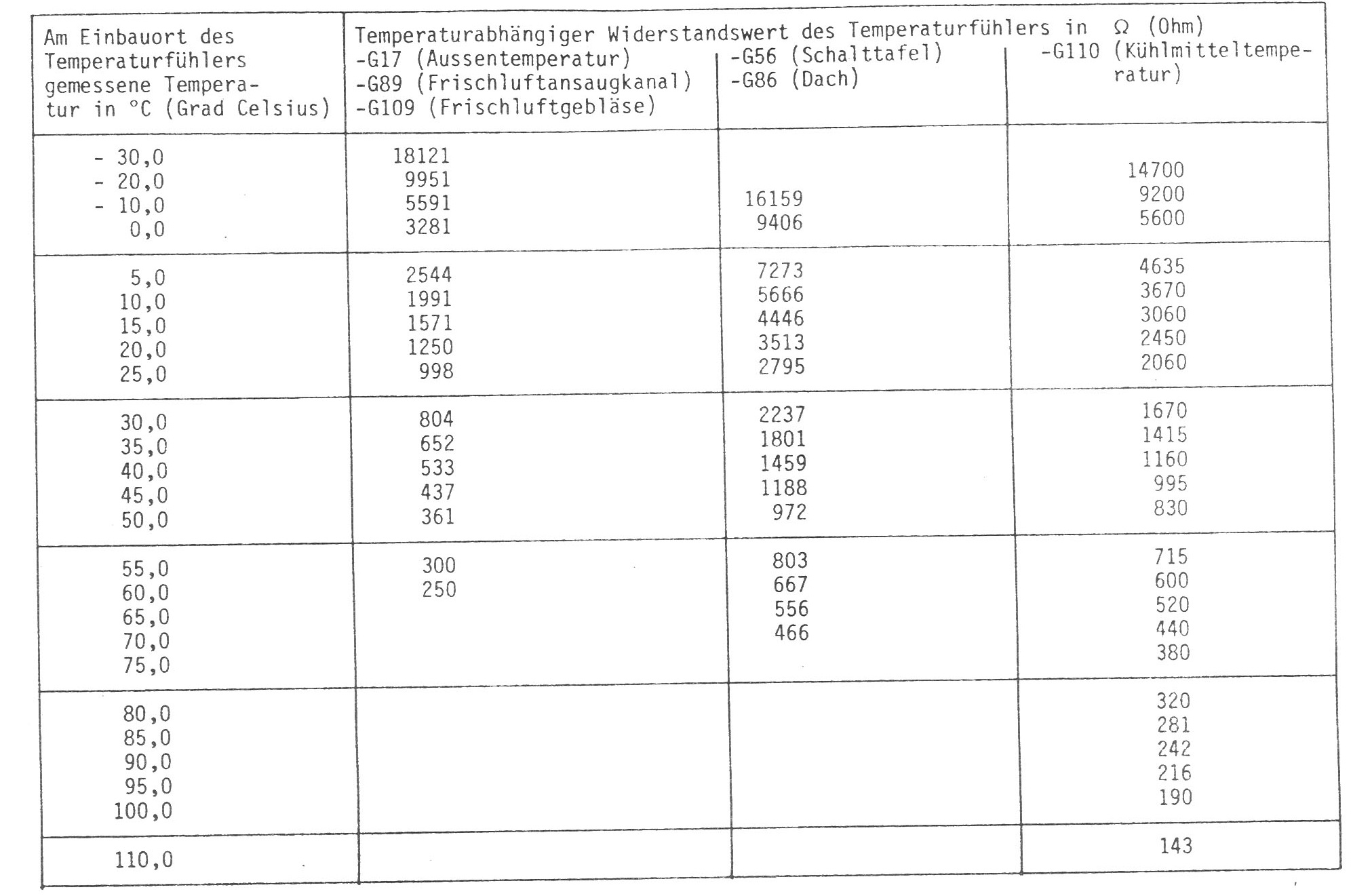

Habe beim V8 noch etwas gefunden:

Quattrogetriebenme Grüße,
Fussel
